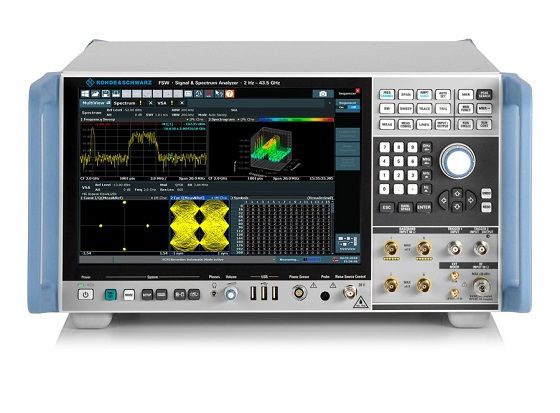

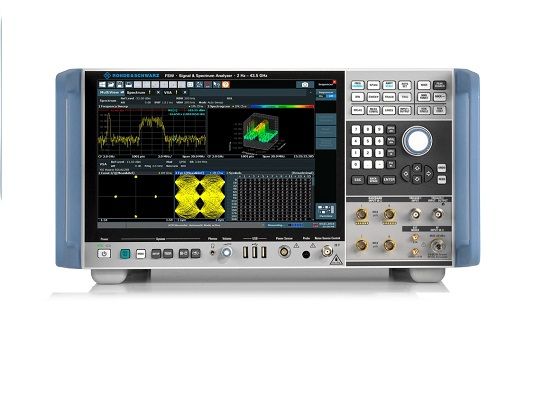

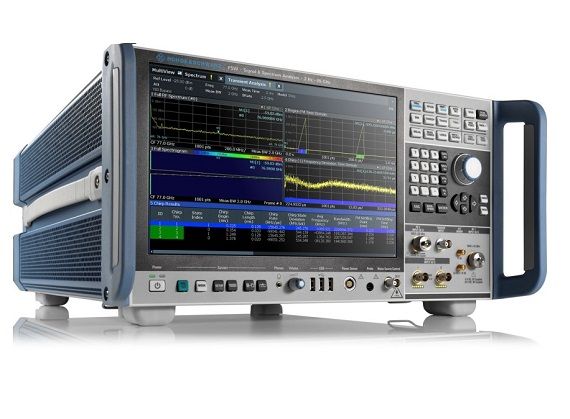

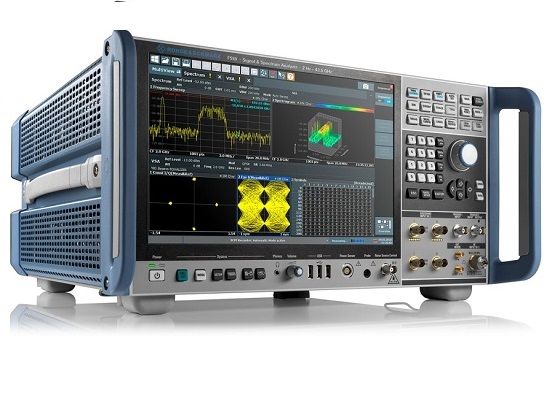

FSW提供高达2GHz的分析带宽，用于测量宽带调制信号或频率捷变信号。信号和频谱分析仪分别测量不同标准（GSM,CSMA2000,WCDMA,LTE）的信号。R&SFSW将分析提高到新水平，提供同时测量多个标准的能力。用户可快速，方便地检测并消除由信号间串扰引起的错误。
主要技术特点：
1.无与伦比的相位噪声-雷达和通信震荡器测量的理想选择；
2.由于显示平均噪声电平（DANL）低，具有适合杂散测量的出色动态范围；
3.由于集成有高通滤波器，谐波测量变得容易；
4.即使在低频测试时，也有极高的灵敏度，高精度；
5.在仪器设置间快速切换；
6.高效的测量功能使操作更快速；
7.集成支持R&S NRP功率传感器。
主要技术参数：
频率范围 | 2Hz-8/13.6/26.5/43/50/67/85GHz | |
频率基准老化 | 1*10^7/年 | |
采用R&S@FSW-B4选件 | 3*10^8/年 | |
带宽 | ||
分辨率带宽 | 标准滤波器 | 1Hz-10MHz(80Hz,采用R&S@FSW-B4选件) |
RRC滤波器 | 18KHz(NADC) 24.3KHz(TERA) 3.84MHz(3GPP) | |
通道滤波器 | 100Hz-6MHz | |
视频滤波器 | 1Hz-10MHz | |
I/Q解调带宽 | 10MHz | |
采用R&S@FSW-B28/B40/B80/B160/B320/B500/B2000等选件 | 28/40/80/160/320/512/2000MHz | |
显示平均噪声电平（DANL） | 2GHz | 典型值-156dBm(1Hz) |
采用R&S@FSW-B13选件 | 典型值-159dBm(1Hz) | |
8/20/40/GHz | 典型值-156dBm(1Hz)/-150dBm/-144dBm(1Hz) | |
带前置放大器（R&S@FSW-B24选件）的DANL | 8/20/40/GHz | 典型值-169dBm(1Hz)/-166dBm/-165dBm(1Hz) |
采用噪声消除。前置放大器关闭的DANL | 2GHz | 典型值-169dBm(1Hz) |
互调 | ||
三阶截止点（TOI） | F<1GHz | 典型值+30dBm |
F<3GHz | 典型值+25dBm | |
8GHz-26GHz | +17dBm | |
13.6GHz-40GHz | +15dBm | |
WCDMA ACLR 动态范围 | 采用噪声消除 | 88dB |
相位噪声 | ||
偏离载波10KHz | 500MHz/1GHz/10GHz载波 | 典型值-140dBc/-137dBc/-128dBc(1Hz) |
总测量不确定度 | 8GHz | 0.4dB |
