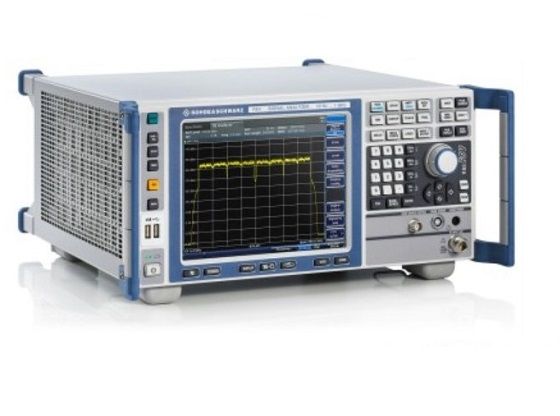

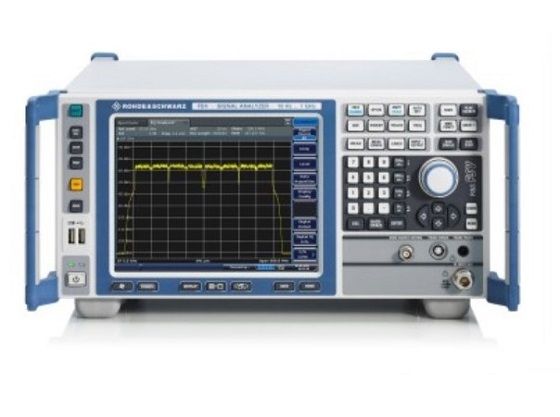

FSV属于多功能信号与频谱分析仪产品系列，适用于参与射频系统开发、生产、安装以及维修的用户。FSV 是适合所有的通用测量任务（试验台、生产及现场应用）的理想仪器。该仪器提供符合最新的蜂窝及无线标准的数字调制分析，可在最高 160 MHz 的分析带宽下测量组件、芯片组及基站。典型测量任务涵盖符合标准的频谱发射模板测量以及杂散及邻道泄漏比 (ACLR) 测量。测量应用涵盖 EMI 诊断、相位噪声、噪声系数、模拟解调及矢量信号分析，使通用FSV 提供的功能更为全面。
主要技术特点：
1.频率范围最高为 4/7/13.6/30/40 GHz；
2.最高 160 MHz 信号分析带宽；
3.基于触摸屏的用户界面，操作便捷直观 (5 GHz)；
4.0.4 dB 电平测量不确定度（最高 7 GHz）；
5.在 10 kHz 频率偏移条件下，相位噪声为 –110 dBc (1 Hz)；
6.+15 dBm 三阶截止点 (TOI)；
7.1 Hz 带宽的显示平均噪声电平 (DANL)：1 GHz 载波频率时 –155 dBm，30 GHz 载波频率时– 147 dBm；带FSV-B24 前置放大器：30 GHz 载波频率时 –162 dBm；
8.涵盖相位噪声、噪声系数、矢量信号分析、模拟解调、EMI 诊断的通用测量应用；
9.支持 LTE（包括 LTE-Advanced）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、TD-SCDMA、GSM/EDGE、CDMA2000/1xEV-DO、Bluetooth 的无线测量应用；
10.在使用谐波混频器的情况下，频率最高达 500 GHz；
11.使用可移动固态驱动器或硬盘驱动器，以确保测试数据的机密性。
主要技术参数：
频率 | ||
频率范围 | R&S®FSV4 | 10 Hz 至 4 GHz |
R&S®FSV7 | 10 Hz 至 7 GHz | |
R&S®FSV13 | 10 Hz 至 13.6 GHz | |
R&S®FSV30 | 10 Hz 至 30 GHz | |
R&S®FSV40 | 10 Hz 至 40 GHz | |
频率基准老化 | 1×10-6 | |
带 R&S®FSV-B4 选件 | 1×10-7 | |
带 R&S®FSV-B14 超高精度参考频率选件 | 4×10-9 | |
分辨率/带宽 | ||
分辨率带宽 | 标准扫描 | 1 Hz 至 10 MHz |
标准扫描，零跨度 | 可选 1 Hz 至 10 MHz、20 MHz、28 MHz1)、 40 MHz | |
FFT 扫描 | 1 Hz 至 300 kHz | |
信道滤波器 | 100 Hz 至 5 MHz | |
EMI 滤波器 | 200 Hz、9 kHz、120 kHz、1 MHz | |
视频滤波器 | 1 Hz 至 10 MHz、20 MHz、28 MHz、40 MHz1) | |
信号分析带宽 | 28 MHz1) | |
带 R&S®FSV-B70 选件 | 40 MHz2) | |
带 R&S®FSV-B160 选件 | 160 MHz3) | |
显示平均噪声电平 (DANL) | ||
DANL（1 Hz 带宽） | 1 GHz | –152 dBm，–155 dBm 典型值 |
3 GHz | –150 dBm，–153 dBm 典型值 | |
7 GHz | –146 dBm，–149 dBm 典型值 | |
13 GHz | –148 dBm，–151 dBm 典型值 | |
30 GHz | –144 dBm，–147 dBm 典型值 | |
40 GHz | –136 dBm，–139 dBm 典型值 | |
带前置放大器、 | 1 GHz | –162 dBm，–165 dBm 典型值 |
R&S®FSV-B22 选件 | ||
3 GHz | –160 dBm，–163 dBm 典型值 | |
7 GHz | –156 dBm，–159 dBm 典型值 | |
带前置放大器、 | 10 GHz | –164 dBm，–167 dBm 典型值 |
R&S®FSV-B24 选件 | ||
30 GHz | –159 dBm，–162 dBm 典型值 | |
40 GHz | –154 dBm，–156 dBm 典型值 | |
互调 | ||
三阶截止点 (TOI) | f < 3.6 GHz | +13 dBm，+16 dBm 典型值 |
3.6 GHz 至 30 GHz | +15 dBm，+18 dBm 典型值 | |
WCDMA ACLR 动态范围 | ||
无噪声补偿 | 70 dB | |
有噪声补偿 | 73 dB | |
相位噪声 | ||
1 GHz 载波频率 | 10 kHz 载波偏移 | –106 dBc (1 Hz)，–110 dBc (1 Hz) 典型值 |
100 kHz 载波偏移 | –115 dBc (1 Hz) | |
1 MHz 载波偏移 | –134 dBc (1 Hz) | |
总体测量不确定度 | ||
3.6 GHz | 0.29 dB | |
7 GHz | 0.39 dB | |
R&S®FSV-B9 跟踪源 | ||
频率范围 | R&S®FSV4 | 100 kHz 至 4 GHz |
R&S®FSV7/13/30/40 | 100 kHz 至 7 GHz | |
频率偏移 | 最高 1 GHz | |
电平范围 | –60 dBm 至 0 dBm | |
