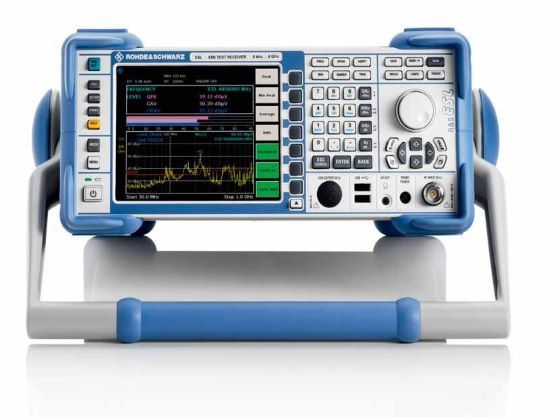

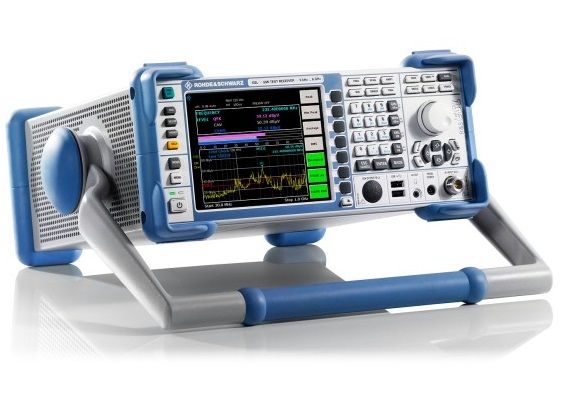

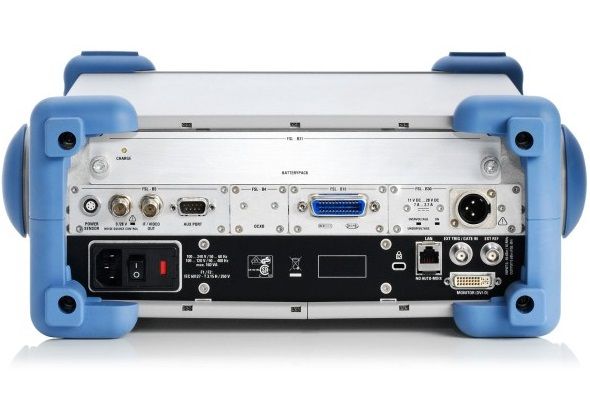

ESL具有非常好的射频特性和快速、精确地测量和评估被测设备的电磁兼容性所需的所有重要功能的测量设备，具高测量速度和节省时间的自动化测试程序。
主要技术特点：
1.频率范围从9kHz到3GHz或从9kHz到6GHz；
2.集接收机和信号与频谱分析仪于一体；
3.先进的电磁干扰测试接收器的所有主要功能，包括全自动测试序列；
4.可为移动应用电池供电。
主要技术参数：
简要技术参数 | ||||
ESL3(model .03) | ESL3(model .13) | ESL6(model .06) | ESL6(model .16) | |
频率范围 | 9 kHz至3 GHz | 9 kHz至3 GHz | 9 kHz至6 GHz | 9 kHz至6 GHz |
频率精确度 (标准) | 1 × 10–6 | |||
配备FSL-B4 (OCXO) 选件 | 1 × 10–7 | |||
测量时间 | ||||
接收机模式/扫描 (每个频率步进) | 100 μs至100 s范围内可选 | |||
分析仪模式/扫描时间 | 2.5 ms至16000 s范围内可选；零频跨时，1 μs至16000 s | |||
分辨率带宽 | ||||
3 dB带宽 | 10 Hz至10 MHz，步长1/3 | |||
6 dB带宽 (EMI) | 200 Hz、9 kHz、120 kHz、1 MHz (脉冲带宽) | |||
视频带宽，分析仪模式 | 1 Hz至10 MHz，步长1/3 | |||
电平 | ||||
最大射频电平 (输入衰减≥ 10 dB) | +30 dBm (= 1 W) | |||
最大脉冲能量 (10 μs脉冲宽度) | 10 mWs | |||
最大脉冲电压 | 150 V | |||
三阶交调点 (f ≥ 30 MHz) | 典型值+18 dBm | |||
1 dB压缩点 (0 dB射频衰减，前置放大器关闭，f > 200MHz) | + 5 dBm | |||
显示平均噪声电平 (0 dB射频衰减，终端负载50 Ω，RBW = 1 kHz，VBW = 1 Hz，采样检波器，对数刻度，归一化到1 Hz，R&S.FSL-B22前置放大器选件开启) | ||||
9 kHz < f < 3 MHz | 典型值–130 dBm | |||
f = 500 MHz | 典型值–162 dBm | |||
f = 3 GHz | 典型值–158 dBm | |||
检波器 (EMI) | 最大/最小峰值、准峰值、RMS、平均值，含有仪表时间常数的平均值(CISPR-AV)、RMS-AV (CISPR-RMS) | |||
电平测量不确定度 (95%置信度，+20.C至+30.C，S/N >16 dB，参考电平0 dB至–50 dB） | 10 MHz < f ≤ 3 GHz：< 0.5 dB3 GHz < f ≤ 6 GHz：< 0.8 dB | |||
跟踪源 | 无 | 有 | 无 | 有 |
频率范围 | – | 1 MHz至3 GHz | – | 1 MHz至6 GHz |
输出电平 | – | –20 dBm至0 dBm | – | –20 dBm至0 dBm |
