瞬态传导发射测试系统AES5500

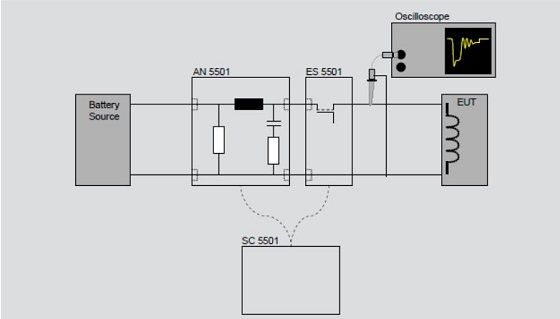

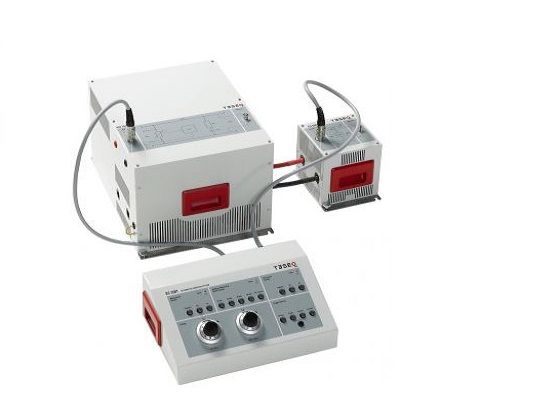

AES5500是专为ISO7637-2标准中瞬态传导发射Emission测试而设计的，它包括一个ISO7637-2标准规定的人工电源网络LISN，一个机械开关、一个电子开关以及一个独特的控制模块组成。因为产品设计成独立的四个部分，用户可以根据自己的需求任意布置开关的位置，并且系统的控制模块已包括继电器、电子开关等的驱动电压，用户可以任意设置开关的控制模式。

系统使用了100A的埋头孔的连接头以及精确长度的连接电缆，以实现标准中规定的电子开关、机械开关与人工电源网络间的距离要求，此外用户还可以任意将各种开关布置在人工电源网络之前或者之后的任意位置。同时系统支持用户选用各种不同的厂家规定的继电器。系统在开关布置以及连接电缆长度等方面的特殊设计也同时满足了不同汽车厂家标准的要求。AES5500系统的外壳底面为未上漆金属材质以包装可靠的接地效果，同时提供精确的开关控制，以及不同的检测口位置。系统提供用于统计继电器实际开关操作数的计数器和用于指示电子开关操作的LCD指示器。AES5500使用了静音的温控风扇，以提供系统温度控制功能和安静的测试环境。

主要技术参数：

1.整套系统

最大电流：100 A；

冲击电流：1000 A, 10 ms; 300 A, 1 s；

最高瞬态电压：440 V；

旁路电阻 (RS)： 10, 20, 40, 120 Ω, Ext；

触发模式：外部、内部、手动；

电池关闭时间 (td) ：10 ms -10 s；

重复速率：10 ms -10 s；

设备供电电压：85 -264 VAC, 47-63 Hz；

可用继电器控制电压：12, 24, 42 V。

2.电子开关

开关时间 ΔtS： 300 ns ± 20% ；

电压压降： <1 V @ 25 A。

3.人工电源网络

电感/电容/电阻：5 μH / 0.1 μF / 50 Ω；

阻抗：符合ISO 7637-2；

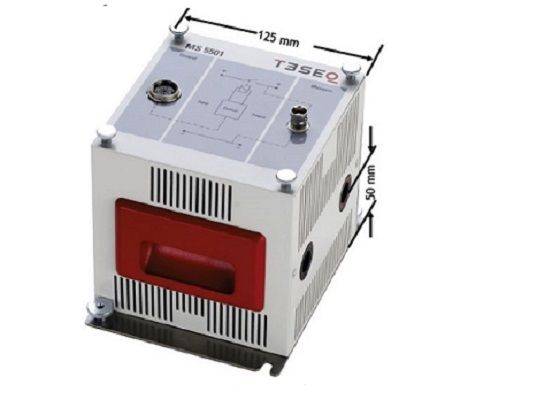

接口类型：100 A MC类型，钻孔装埋，高于参考地平面50 mm；

设备外壳：钢制，为保证良好的接地，底部未喷漆；

指示器：继电器的计数器，电子开关的LED指示器。
